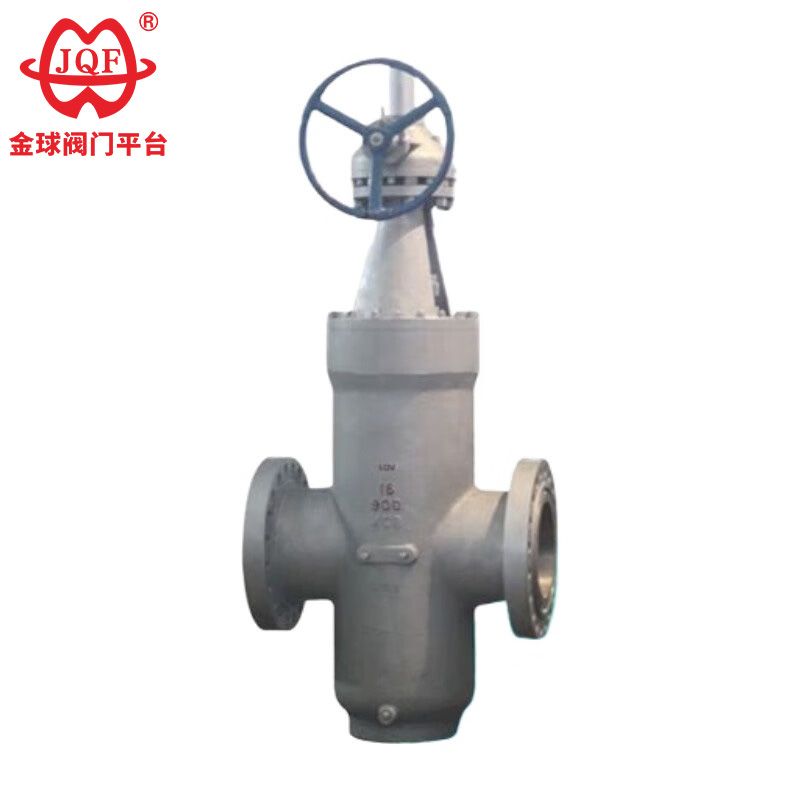

Injap Pintu Rata

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. Reka bentuk lubang penuh untuk rintangan aliran minimum
2. Pembersihan saluran paip dibantu berus,
3. Kerusi terapung untuk pengedap dua arah
4. Tork pembukaan dan penutupan yang rendah
5. Operasi yang mudah, dan pelepasan tekanan dan mekanisme suntikan gris untuk memastikan keselamatan yang tinggi
6. Prestasi sifar kebocoran.

Penggunaan Produk

Injap JQF mengeluarkan injap pintu rata, sejenis injap gelongsor. Elemen penutup boleh menjadi pintu tunggal atau pintu berganda dengan mekanisme pengembangan di antaranya. Tekanan pintu pagar terhadap kerusi injap dikawal oleh tekanan medium yang bertindak pada pintu terapung atau kerusi injap terapung. Dalam kes injap dua pintu, mekanisme pengembangan antara dua pintu menambah tekanan ini.

Kategori Produk

Ciri-ciri Struktur

1. Pengedap Dwi Arah Terapung
Tempat duduk injap pintu rata yang disesuaikan membolehkan pembukaan dan penutupan dua arah, memastikan pengedap yang boleh dipercayai dan operasi yang fleksibel.
2. Bahan Panduan Tahan Kakisan Keras
Pintu pagar dilengkapi dengan jalur panduan untuk kedudukan yang tepat, dan permukaan pengedap disembur dengan lapisan anti-hakisan tungsten karbida.
3. Reka Bentuk Rintangan Aliran Sifar
Rintangan tekanan tinggi badan injap pintu rata; apabila terbuka sepenuhnya, saluran aliran lurus menghampiri paip dengan diameter yang sama (rintangan aliran ≤ 0.03).
Pengedap berbilang peringkat dengan pembungkusan komposit pada batang injap mengurangkan pekali geseran sebanyak 40%.
4. Mekanisme Pengedap Dwi Peringkat
Apabila menutup mengikut arah jam:
Tekanan sederhana menolak tempat duduk injap masuk untuk membentuk pengedap utama.
Pintu masuk menekan tempat duduk injap keluar untuk membentuk pengedap berganda.
5. Penyelenggaraan Dalam Talian Revolusioner
Struktur dwi-meterai membolehkan penggantian bahagian yang terdedah tanpa gangguan pengeluaran; teknologi ini menerajui produk yang serupa di dalam dan luar negara.
6. Kawalan Pembukaan dan Penutupan Progresif
Apabila membuka lawan jam, pintu pagar naik, dan lubang panduan secara beransur-ansur bertindih dengan saluran, mencapai pembukaan penuh 100% pada kedudukan had.

Piawaian Reka Bentuk

Reka bentuk dan pembuatan piawaian: JB / T 5298
Standard panjang struktur: JB / T 5298
Standard bebibir sambungan: GB / T 9113
Gred suhu tekanan: GB / T 12224-2005
Piawaian ujian ujian: GB / T 13927-2008, JB / T 5298

Parameter Prestasi

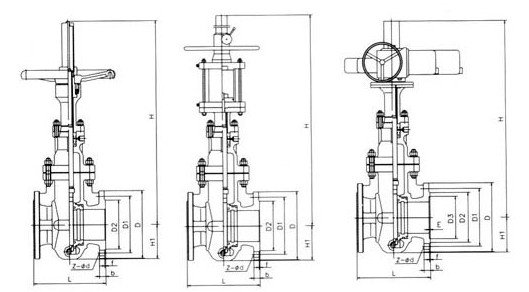

Bentuk utama dan dimensi sambungan

Gambar struktur
