Injap Pintu Keluli Tahan Karat Standard GB

Kilang JQF Valve telah komited untuk penyelidikan, pembangunan, pembuatan dan perkhidmatan badan injap. Dengan reka bentuk matang, ketukangan yang indah dan penyelesaian profesional di tapak, kami telah memperoleh pengiktirafan dan pujian pengguna kami. Injap Pintu Keluli Tahan Karat GB Standard berkualiti tinggi kami dihasilkan mengikut piawaian 6S yang ketat, menampilkan mutu kerja yang halus, kekerasan tinggi, keliatan yang kuat dan rintangan tekanan tinggi dengan pencegahan retak. Kami berharap dapat bekerjasama dengan anda.

Hantar Pertanyaan

Penerangan Produk

The durable GB standard stainless steel gate valve manufactured by JQF Valve is made of stainless steel. The valve seat sealing surface is made of polytetrafluoroethylene (PTFE), stainless steel + hard alloy, or surface-treated hard alloy. The packing is made of hard alloy, polytetrafluoroethylene (PTFE), asbestos, or flexible graphite. The nominal size is DN15～DN800, the working pressure is 1.6MPa～20.0MPa, and the applicable temperature is ≤200℃. It is suitable for pipelines carrying nitric acid and weakly corrosive media.

Langkah berjaga-jaga utama:

1. Pemeriksaan Prapemasangan: Sahkan keserasian bahan injap dengan medium bendalir, suhu dan tekanan. Periksa muka hujung Injap Pintu Keluli Tahan Karat Standard GB yang tahan lama untuk mengesan calar. Pastikan bahan gasket memenuhi keperluan penggunaan dan sahkan bahawa bolt/nat memenuhi keperluan kekuatan.
2. Penjajaran Pemasangan: Jangan penjajaran paksa. Penyelewengan boleh menyebabkan ubah bentuk kerusi injap, kebocoran atau tekanan struktur. Sokong paip secara bebas berhampiran injap. Ketatkan bolt secara beransur-ansur dalam urutan berbentuk bintang sehingga tork seragam dicapai. Selepas sistem berjalan selama 24-48 jam, ketatkan semula bolt.
3. Prosedur Operasi: Injap Pintu Keluli Tahan Karat Standard GB berkualiti tinggi hendaklah dibuka sepenuhnya atau ditutup sepenuhnya—bukaan separa akan mempercepatkan hakisan tempat duduk/plat injap oleh cecair berkelajuan tinggi. Beroperasi hanya menggunakan roda tangan; jangan sekali-kali menggunakan sepana/tuil. Batang injap mesti dilincirkan setiap suku tahun.
4. Pengujian dan Penyelenggaraan: Selepas pemasangan, sebelum pentauliahan sistem, ujian tekanan statik harus dilakukan pada Injap Pintu Keluli Tahan Karat Standard GB pada 1.5 kali tekanan berkadar PN. Semasa ujian, injap hendaklah diasingkan daripada peralatan hiliran.
5. Penyimpanan dan Pengendalian: Injap hendaklah disimpan di dalam rumah dan dilindungi daripada kelembapan. Sebelum pemasangan, penutup hujung harus kekal dalam kedudukan yang dipasang.

Ciri-ciri

1. Injap Pintu Keluli Tahan Karat Standard GB diperbuat daripada keluli tahan karat austenit, yang mempunyai ketahanan yang sangat baik terhadap kakisan daripada pengoksidaan media berasid.
2. Apabila medium mengalir melalui Injap Pintu Keluli Tahan Karat Standard GB, arah aliran kekal tidak berubah, mengakibatkan rintangan bendalir rendah.
3. Arah pergerakan get adalah berserenjang dengan arah aliran medium, menghasilkan tork buka dan tutup yang rendah dan operasi yang mudah.
4. Arah aliran medium tidak terhad, tanpa mengganggu aliran bendalir atau mengurangkan tekanan. Medium boleh mengalir dari kedua-dua belah injap pintu, mencapai tujuan yang dimaksudkan. Ia amat sesuai untuk saluran paip di mana arah aliran medium mungkin berubah.
5. Injap Pintu Keluli Tahan Karat Standard GB dipasang secara menegak dalam badan injap, menghasilkan panjang struktur yang pendek.
6. Injap Pintu Keluli Tahan Karat Standard GB mempunyai prestasi pengedap yang baik. Pakai pada permukaan pengedap adalah minimum apabila dibuka sepenuhnya.

Standard Eksekutif

Spesifikasi reka bentuk: GB / T 12234
Panjang struktur: GB / T 12221
Bebibir penyambung: JB / T 79.1
Ujian dan pemeriksaan: JB / T 9092
Tekanan - Suhu: GB / T 9131
Pengenalan Produk: GB / T 12220

Parameter prestasi

Tekanan nominalPN（MPa)	kes	tekanan ujian (MPa)		Dimeterai
Tekanan nominalPN（MPa)	kes	Tertutup (cecair)	Meterai (gas)	Dimeterai
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu sederhana yang sesuai dan sesuai

Bahan cangkerang	Media yang sesuai	Suhu yang sesuai (℃)
Keluli titanium nikel kromium (jenis P)	Asid nitrik	≤200
Keluli titanium nikel molibdenum krom (jenis R)	Asid asetik	≤200

Bahan bahagian utama

Badan, bonet	Plat injap, tempat duduk	Batang injap	Kacang batang	pengisi	Roda tangan
Keluli titanium nikel kromium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa
Kromium nikel molibdenum keluli titanium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa

Bentuk utama dan dimensi sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b	Z-d	H	D0
Z41W-16P
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41W-25P
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

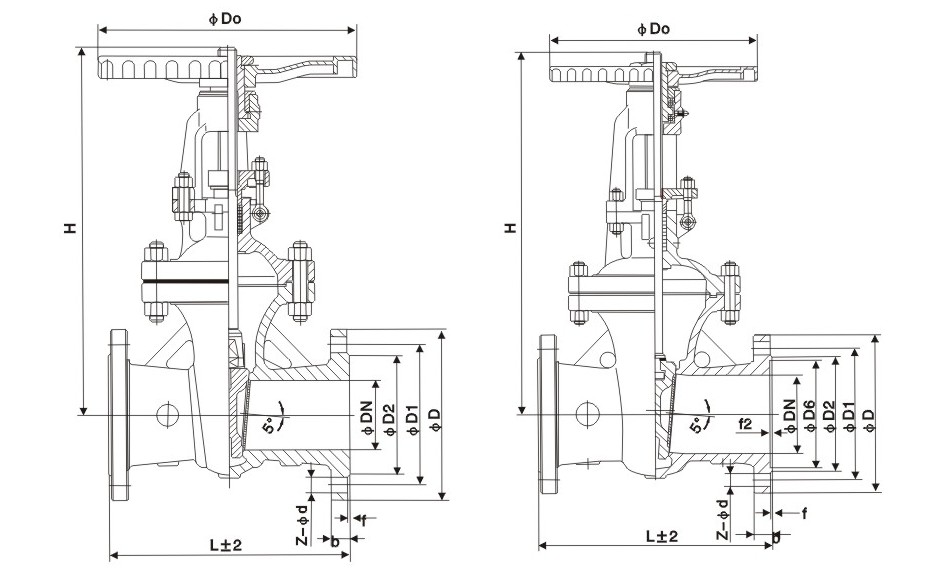

Gambar struktur
