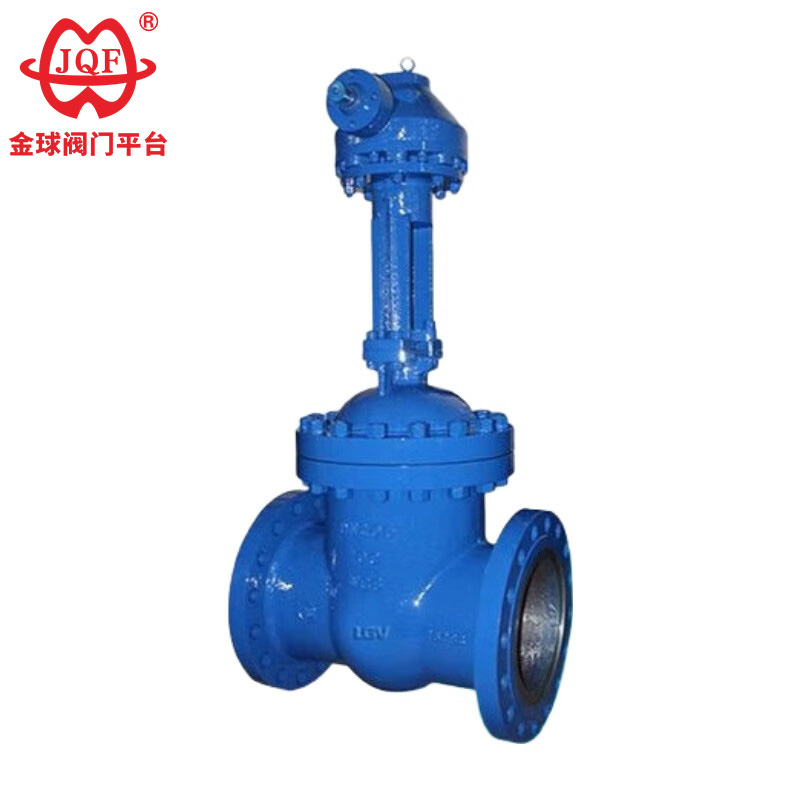

Injap Pintu Gear Serong

JQF Valve ialah pengeluar dan pembekal injap Cina. Injap pintu gear serong berkualiti tinggi kami ialah sejenis injap pintu manual yang menggunakan mekanisme transmisi gear serong (gegelung gegelung) untuk membuka dan menutup. Transmisi gear ini mencapai kesan penjimatan tenaga kerja dan peningkatan tork, menjadikannya sangat sesuai untuk kawalan tepat dan stabil pintu dalam keadaan berdiameter besar dan tekanan tinggi. Injap pintu gear serong kami menawarkan kelebihan harga yang ketara.

Hantar Pertanyaan

Penerangan Produk

As the professional manufacturer of durable bevel gear gate valve, JQF Valve can also design and manufacture non-standard valve products according to customer requirements, providing you with networked, information-based, and intelligent industrial valves.

Penggunaan Produk

Z540H, Z540Y, Z540W jenis PN16 ~ PN160 keluli serong gear didorong injap pintu baji yang dihasilkan oleh Lianggu valve Co., Ltd. Serong gear pemacu, sambungan bebibir, pintu anjal jenis baji. Bahan permukaan pengedap tempat duduk ialah aloi kimpalan permukaan (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160P ~W, keluli tahan karat (Z160P) Z540W-16R ~ 160R), tekanan nominal PN16 ~ PN160. Bahan badan injap adalah keluli karbon (Z540H-16C ~ 160, Z540Y-16C ~ 160), keluli aloi molibdenum krom (Z540Y-16I ~ 160I), keluli tahan karat (Z540W-16P ~ 160P, Z540Y-160P ~ 160P, Z540Y-160P ~ 160P 160R, Z540Y- 16R ~ 160R) injap pintu.

Kelebihan produk:

1. Injap pintu gear Bevel tersuai menampilkan standard lanjutan, pengedap yang boleh dipercayai, prestasi unggul dan penampilan yang menarik.
2. Struktur plat injap berbentuk baji untuk pensuisan fleksibel.
3. Plat injap dan tempat duduk dikimpal daripada aloi Stellite.
4. Batang injap menjalani rawatan pelindapkejutan dan pembajaan untuk meningkatkan ketahanan kakisan dan haus.
5. Pelbagai piawaian bebibir paip dan jenis permukaan pengedap bebibir tersedia.
6. Injap pintu gear Serong berkualiti tinggi tersedia dalam pelbagai bahan badan untuk disesuaikan dengan tekanan, suhu dan keadaan media yang berbeza.

Parameter prestasi

model	PN	Tekanan kerja/MPa	Suhu operasi/℃	Media yang sesuai
Z540H-16C-160	16-160	1.6-16.0	≤425	Air, wap, minyak
Z540Y-16C-160	16-160	1.6-16.0	≤425	Air, wap, minyak
Z540H-16I-160	16-160	1.6-16.0	≤550	Kukus, minyak
Z540W-16P-40P	16-40	1.6-4.0	≤150	Media menghakis
Z540Y-16P-160P	16-160	1.6-16.0	≤150	Media menghakis
Z540W-16R-40R	16-40	1.6-4.0	≤150	Media menghakis
Z540Y-16R-160R	16-160	1.6-16.0	≤150	Media menghakis

Bentuk utama dan dimensi sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b		Z-d	H
Z540H-16C
200	400	335	295	265		26-3	12-Φ23	730
250	450	405	355	320		30-3	12-Φ25	897
300	500	460	410	375		30-3	12-Φ25	1032
350	550	520	470	435		34-4	16-Φ25	1170
400	600	580	525	485		36-4	16-Φ30	1330
450	650	640	585	545		40-4	20-Φ30	1541
500	700	705	650	608		44-4	20-Φ34	1676
600	800	840	770	718		48-5	20-Φ36	1874
700	900	910	840	788		50-5	24-Φ36	2083
800	1000	1020	950	898		52-5	24-Φ41	2400
Z540H-25
200	400	360	310	278		34-3	12-Φ25	730
250	450	425	370	332		36-3	12-Φ30	897
300	500	485	430	390		40-4	16-Φ30	1032
350	550	550	490	448		44-4	16-Φ34	1170
400	600	610	550	505		48-4	16-Φ34	1330
450	650	660	600	555		50-4	20-Φ34	1541
500	700	730	660	610		52-4	20-Φ36	1676
600	800	840	770	718		56-5	20-Φ41	1874
700	900	955	875	815		60-5	24-Φ42	2083
800	1000	1070	990	930		64-5	24-Φ48	2400

Gambar struktur

Teg Panas: Injap Gerbang Gear Serong, China, Disesuaikan, Kualiti, Tahan Lama, Termaju, Pengeluar, Pembekal, Kilang, dalam Stok
