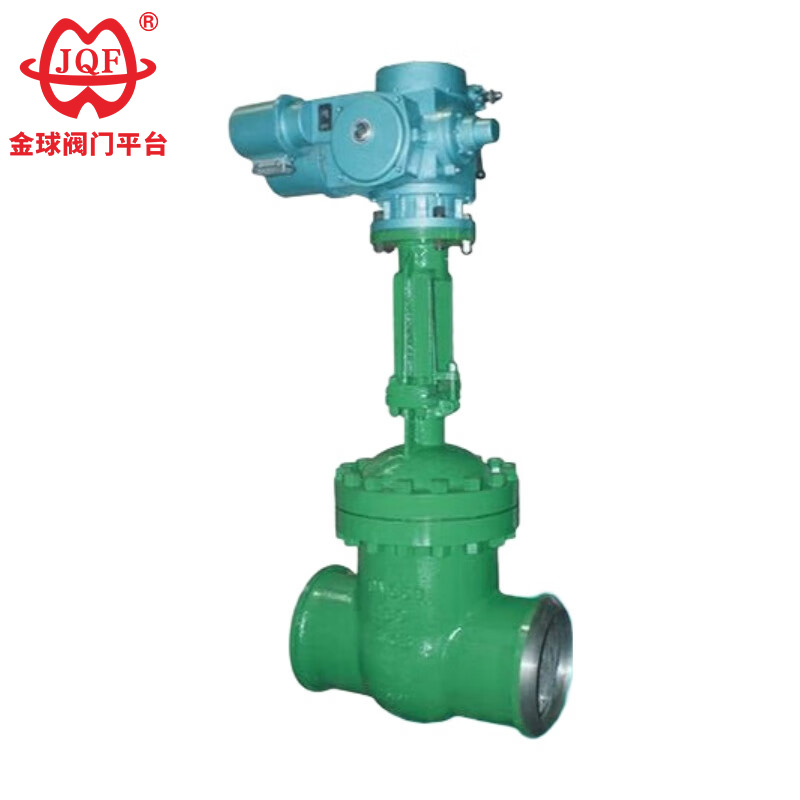

Injap Pintu Elektrik

Kilang JQF Valve bukan sahaja mengeluarkan pelbagai injap standard, tetapi juga mereka bentuk dan menghasilkan injap mengikut keperluan pelanggan. Injap Pintu Elektrik berkualiti tinggi kami ialah peranti injap automatik yang menyepadukan penggerak elektrik dengan badan injap pintu yang disambungkan dengan hujung yang dikimpal. Ia merealisasikan kawalan jauh, pembukaan dan penutupan pantas, dan pengurusan automatik injap. Ia amat sesuai untuk keadaan kerja tekanan tinggi, suhu tinggi, berisiko tinggi atau sukar diakses dan merupakan peralatan utama untuk kawalan automasi saluran paip industri moden.

Hantar Pertanyaan

Penerangan Produk

JQF Valve's high quality Electrical Gate Valve is widely used in petrochemical, thermal power plant, and other industries for connecting or shutting off medium pipelines, including those for petroleum products and steam. It is a high-quality, durable device.

Standard Eksekutif

Spesifikasi reka bentuk: GB / T 12234
Panjang struktur: GB / T 12221
Bebibir penyambung: JB / T 79.1
Ujian dan pemeriksaan: JB / T 9092
Tekanan - Suhu: GB / T 9131
Pengenalan Produk: GB / T 12220

Injap pintu elektrik sesuai untuk aplikasi yang memerlukan pembukaan lengkap atau penutupan lengkap. Ringkasnya, ia digunakan sebagai suis hidup/mati, biasanya dipasang dalam saluran paip sebagai injap pengasingan, dan tidak sesuai untuk kawalan aliran. Apabila injap terbuka sepenuhnya, laluan tidak terhalang sepenuhnya, membenarkan medium mengalir terus tanpa kehilangan tekanan. Oleh itu, ia sesuai untuk sistem yang mengutamakan kehilangan tekanan rendah dan memerlukan laluan aliran yang tidak terhalang.

Ciri-ciri

1. Struktur padat, reka bentuk yang munasabah, ketegaran injap yang baik, laluan aliran lancar, dan pekali aliran rendah.
2. Permukaan pengedap diperbuat daripada keluli tahan karat dan bahan aloi keras, memastikan hayat perkhidmatan yang panjang.
3. Injap Gerbang Elektrik menggunakan pembungkusan grafit yang fleksibel, memastikan pengedap yang boleh dipercayai dan operasi yang mudah dan fleksibel.
4. Injap Gerbang Elektrik boleh digerakkan secara manual, pneumatik, elektrik atau gear.
5. Tiga pilihan struktur tersedia: gerbang tunggal baji fleksibel, gerbang tunggal baji tegar dan pintu berganda.

Parameter Prestasi

Tekanan nominalPN（MPa)	kes	tekanan ujian (MPa)		Dimeterai
Tekanan nominalPN（MPa)	kes	Tertutup (cecair)	Meterai (gas)	Dimeterai
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu sederhana yang sesuai dan sesuai

Bahan cangkerang	Media yang sesuai	Suhu yang sesuai (℃)
Keluli karbon (jenis C)	Air, wap, minyak	≤425
Keluli titanium nikel kromium (jenis P)	Asid nitrik	≤200
Keluli titanium nikel molibdenum krom (jenis R)	Asid asetik	≤200
Keluli krom-molibdenum (jenis I)	Air, wap, minyak	≤550

Bahan bahagian utama

Badan, bonet	Plat injap, tempat duduk	Batang injap	Kacang batang	pengisi	Roda tangan
Keluli karbon	Keluli karbon berkualiti tinggi + karbida atau keluli tahan karat	Keluli tahan karat krom	gangsa aluminium	Pembungkusan asbestos grafit	Besi mudah ditempa
Keluli titanium nikel kromium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa
Kromium nikel molibdenum keluli titanium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa
Keluli krom-molibdenum	Keluli aloi + Karbida	Keluli krom-molibdenum	gangsa aluminium	Asbestos fleksibel	Besi mudah ditempa

Bentuk utama dan dimensi sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

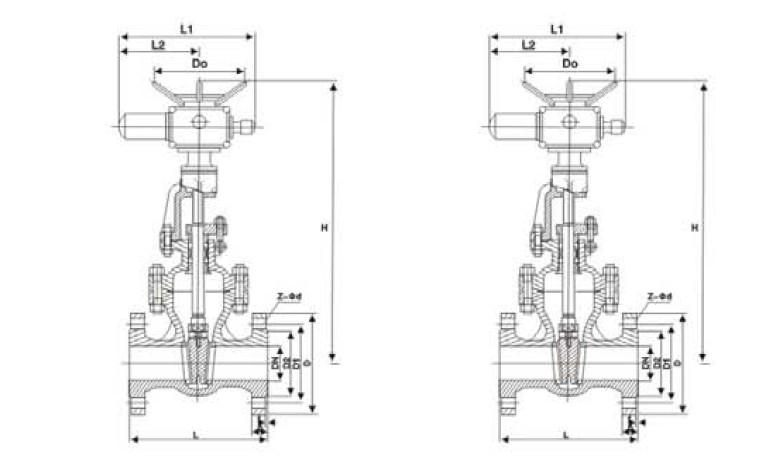

Gambar struktur
