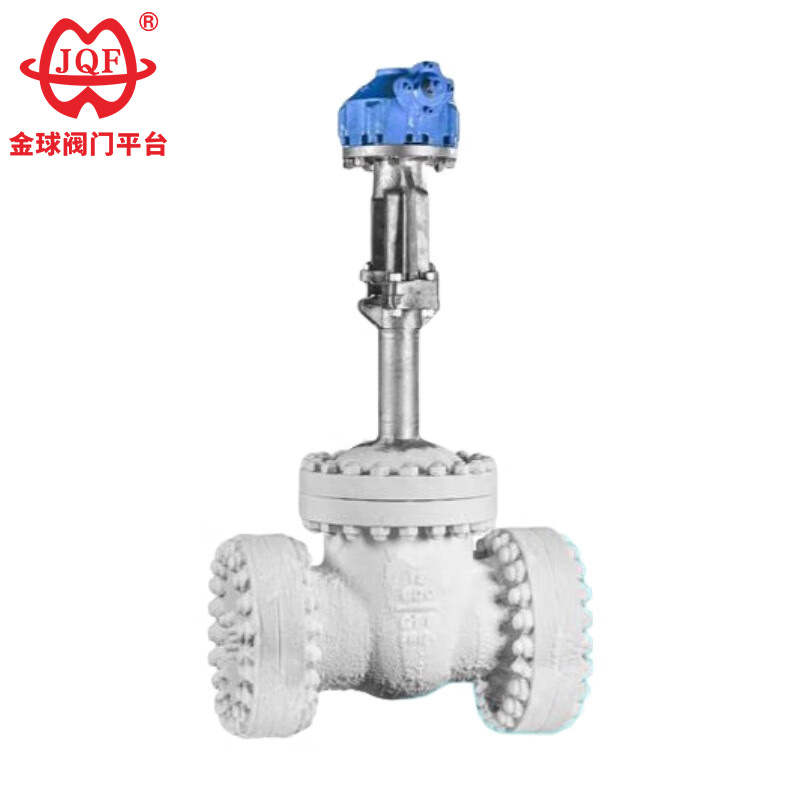

Injap Gerbang Kriogenik Keluli Tahan Karat

JQF Valve ialah pengeluar injap dengan lebih 20 tahun di China, terutamanya menghasilkan injap bebola, injap pintu, injap glob, injap rama-rama dan injap solenoid. Injap pintu kriogenik keluli tahan karat berkualiti tinggi kami direka khusus untuk keadaan operasi yang melampau dengan suhu media di bawah -46°C. Ia sesuai untuk media kriogenik seperti metana, gas asli cecair, heksena, karbon dioksida, ammonia cecair, oksigen cecair, nitrogen cecair, dan hidrogen cecair.

Hantar Pertanyaan

Penerangan Produk

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

Parameter Prestasi

model		DZ40Y-16	DZ40Y-25
Tekanan kerja（MPa)		1.6	2.5
suhu yang betul（℃）		LC3≥-101，LCB≥-46，LCC≥-46,1Cr18Ni9Ti≥-196
bahan	pengisi	Tali asbestos tetrafluoroethylene Baptist
	Roda tangan	QT450-10
	Kacang batang	ZCuA110Fe3
	Batang injap	1Cr18Ni9Ti
	Gasket	Asbestos suhu rendah

Ciri-ciri

1. Peneutralan Tekanan Rongga: Orifis pengimbang tekanan yang direka bentuk disepadukan ke dalam muka masuk injap injap pintu kriogenik keluli tahan karat secara aktif meneutralkan pembezaan tekanan, menghalang media berbahaya daripada terkumpul dalam rongga injap.
2. Penutup Dioptimumkan Secara Termodinamik: Ketinggian penutup dikira secara dinamik berdasarkan profil suhu operasi untuk mengekalkan integriti mampatan pembungkusan batang sepanjang kitaran suhu.
3. Penentukuran Bahan Tribologi: Spesifikasi tepat cincin pembungkusan dan bahan gasket memastikan kestabilan kimia sepanjang julat suhu operasi yang ditentukan.
4. Jaminan Prestasi Metalurgi: Komposisi kimia dan struktur kristal komponen disahkan dengan teliti untuk memastikan keliatan impak dan kemuluran merentasi julat suhu yang luas.
5. Seni Bina Antara Muka Universal: Pelbagai konfigurasi bebibir standard dan pilihan morfologi pengedap untuk injap pintu kriogenik keluli tahan karat memenuhi keperluan penyepaduan paip global.

Bentuk utama dan dimensi sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

Gambar struktur

Semua teks, data dan gambar dalam artikel ini adalah untuk rujukan sahaja. Jika anda perlu melihat lebih banyak prestasi produk, saiz struktur, harga dan butiran lain. Sila hubungi kami.
