Injap Glob Standard GB

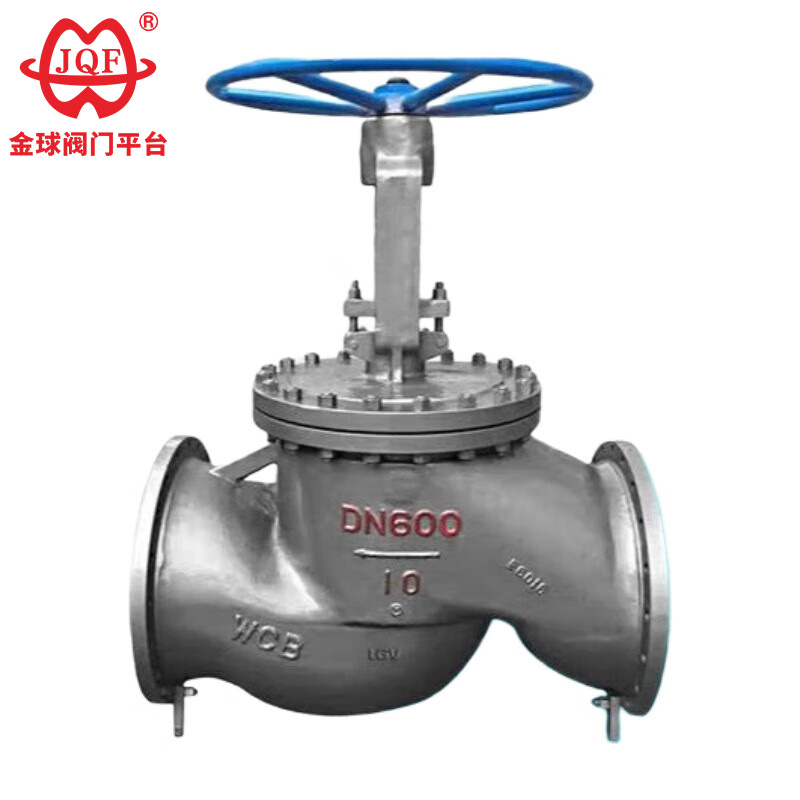

Injap glob standard GB jenis J41H, J41Y, dan J41W yang berkualiti tinggi dan disesuaikan dihasilkan oleh JQF Valve, pengeluar injap profesional di China. Bahagian pembukaan dan penutupnya ialah cakera injap silinder, dan permukaan pengedap sama ada rata atau kon. Cakera injap bergerak secara linear di sepanjang garis tengah bendalir. Injap glob standard GB hanya sesuai untuk aplikasi terbuka sepenuhnya atau tertutup sepenuhnya dan biasanya tidak digunakan untuk peraturan aliran, tetapi peraturan aliran dan pendikit boleh dilakukan mengikut keperluan pelanggan.

Hantar Pertanyaan

Penerangan Produk

Foshan Jinqiu Valve Co., Ltd. is a manufacturing factory integrating valve R&D, manufacturing, sales, and service. Our durable GB standard globe valves are specifically designed for oxygen pipelines, ensuring safe, stable, and efficient operation. Made from high-quality materials and undergoing rigorous degreasing and cleaning processes, these valves effectively prevent combustion risks and guarantee reliable sealing performance.

Injap glob standard GB dalam stok sesuai untuk julat tekanan PN1.6-PN16 dan saiz DN15-DN400, ia sentiasa digunakan dalam industri metalurgi, kimia, gas perubatan dan tenaga.

Ciri-ciri Struktur

Kami sentiasa berinovasi dan mengejar kecemerlangan, seiring dengan masa dengan injap glob standard GB berkualiti tinggi dan perkhidmatan pelanggan yang cemerlang! Kami secara aktif memperkenalkan peralatan canggih, pengurusan perusahaan dan kakitangan perkhidmatan teknikal, berusaha untuk membina jenama injap domestik dan antarabangsa yang berkualiti tinggi. Kami mengalu-alukan pelanggan baru dan lama untuk melawat dan memeriksa kemudahan kami, bekerjasama untuk faedah bersama, dan bersama-sama mencipta masa depan yang lebih baik!

Standard Eksekutif

Spesifikasi reka bentuk: GB / T 12235
Panjang struktur: GB / T 12221
Sambungan bebibir: JB / T 79
Ujian dan pemeriksaan: JB / T 9002
Pengenalan Produk: GB / T 12220
Spesifikasi penghantaran: JB / T 7928

Ciri-ciri

1. Struktur Diperkemas dan Dioptimumkan: Reka bentuk yang dipermudahkan meningkatkan kecekapan pembuatan komponen dan penyelenggaraan peralatan sebanyak 30%. 2. Kawalan Pembukaan dan Penutupan Serta-merta: Reka bentuk struktur lejang mikro mencapai kelajuan tindak balas pembukaan dan penutupan 0.8 saat setiap kitaran. 3. Sistem Pengedap Tahan Lama: Teknologi permukaan pengedap pelincir sendiri mencapai pekali geseran ultra-rendah; lapisan pengedap komposit mempunyai jangka hayat anti-penuaan melebihi 50,000 kitaran pembukaan dan penutupan.

Parameter prestasi

model		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
Tekanan kerja（MPa）		1.6～16.0
suhu yang betul（℃）		≤425		≤150
Media yang sesuai		Air, wap, minyak		Medium menghakis yang lemah
bahan	Badan, bonet	Keluli karbon		Keluli tahan karat nikel-titanium krom
	Batang injap	Keluli tahan karat krom		Keluli tahan karat nikel-titanium krom
	Permukaan pengedap	Permukaan aloi berasaskan besi	Aloi keras	Bahan badan
	pengisi	Asbestos grafit, grafit fleksibel, PTFE

Bentuk utama dan saiz sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b	Z-d	H	D0
J41H-16C
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	230	160	125	100	16-3	4-Φ18	358	240
65	290	180	145	120	18-3	4-Φ18	373	240
80	310	195	160	135	20-3	8-Φ18	435	280
100	350	215	180	155	20-3	8-Φ18	500	300
125	400	245	210	185	22-3	8-Φ18	614	320
150	480	280	240	210	24-3	8-Φ23	674	360
200	600	335	295	265	26-3	12-Φ23	811	400
250	650	405	355	320	30-3	12-Φ25	969	450
300	750	460	410	375	30-3	12-Φ25	1145	580
350	850	520	470	435	34-4	16-Φ25	1280	640
400	980	580	525	485	36-4	16-Φ30	1452	640
J41H-25C
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	230	160	125	100	20-3	4-Φ18	358	240
65	290	180	145	120	22-3	8-Φ18	373	240
80	310	195	160	135	22-3	8-Φ18	435	280
100	350	230	190	160	24-3	8-Φ23	500	300
125	400	270	220	188	28-3	8-Φ25	614	320
150	480	300	250	218	30-3	8-Φ25	674	360
200	600	360	310	278	34-3	12-Φ25	811	400
250	650	425	370	332	36-3	12-Φ30	969	450
300	750	485	430	390	40-4	16-Φ30	1145	580
350	850	550	490	448	44-4	16-Φ34	1280	640
400	980	610	550	505	48-4	16-Φ34	1452	640

Gambar struktur
