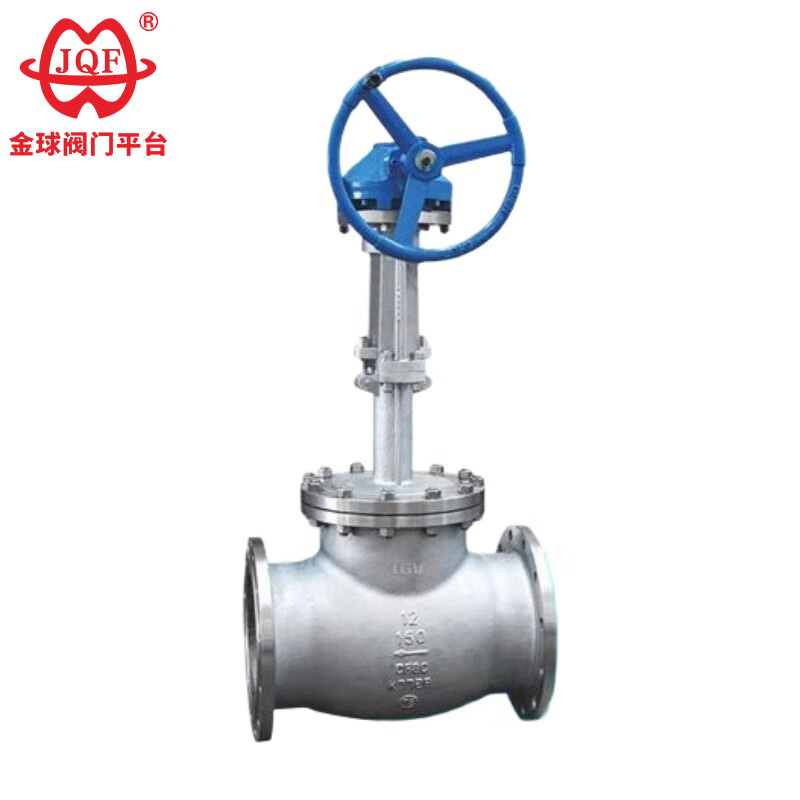

Injap Glob Suhu Rendah Gear Serong

JQF Valve ialah pengeluar injap dunia suhu rendah gear serong berkualiti tinggi profesional yang mengkhusus dalam penyelidikan, pembangunan, pengeluaran, jualan dan perkhidmatan injap perindustrian. Injap glob suhu rendah gear serong ini sesuai untuk sistem pengurusan dalam penyimpanan cecair kriogenik dan peralatan pengangkutan. Ia mempunyai pensuisan yang fleksibel dan pengedap yang boleh dipercayai, dan juga boleh digunakan dalam sistem pengurusan media kriogenik dan suhu rendah yang lain. Produk kami menjalani ujian kualiti yang ketat, dengan kakitangan profesional menyelia setiap langkah untuk memastikan kesempurnaan produk. Tambahan pula, JQF Valves telah memperoleh reputasi yang kukuh dalam pelbagai industri. Memilih JQF bermakna memperoleh kepakaran industri tentang injap dan penggerak pneumatik, perkhidmatan pelanggan profesional, dan sokongan teknikal yang berterusan. Sama ada anda memerlukan satu komponen atau pemasangan injap lengkap, kami boleh memenuhi keperluan anda.

1. Badan injap injap glob suhu rendah gear serong diperbuat daripada besi mulur gred III, mempunyai kekuatan tinggi, keliatan yang baik dan rintangan kakisan yang unggul.
2. Salutan penjerapan elektrostatik menggunakan resin epoksi serbuk, menyekat media menghakis dengan berkesan dan mempamerkan rintangan haus yang sangat baik, rintangan suhu tinggi dan prestasi alam sekitar.
3. Badan injap yang menebal memastikan prestasi injap yang stabil; rawatan anti-pengoksidaan keseluruhan menghalang karat dan kakisan.

Piawaian Eksekutif

Reka bentuk dan pembuatan: JB / T7749-95
Panjang struktur: GB / T12221-89
Penyambung: GB / T9113-2000, HG20592-97, SH3406-96GB / T12224-89
Pemeriksaan dan ujian: JB / T7749-95

Penampilan utama dan dimensi sambungan

Diameter nominal	Dimensi luaran utama dan dimensi sambungan							H
	L	D	D1	D2	b	Z-d	D0	-46℃	-101 ℃	-196 ℃
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R
50	230	160	125	100	16	4-18	240	460	480	520
65	290	180	145	120	18	4-18	280	475	505	525
80	310	195	160	135	20	4-18	280	520	550	590
100	350	215	180	155	20	8-18	320	545	575	615
125	400	245	210	185	22	8-18	360	590	620	660
150	480	280	240	210	24	8-23	400	650	650	730
200	600	335	295	265	26	12-23	400	850	850	930
250	730	405	355	320	30	12-25	450	956	986	1036
300	850	460	410	375	30	12-25	500	1095	1125	1175
DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R
50	230	160	125	100	20	4-18	240	460	480	520
65	290	180	145	120	22	8-18	280	475	505	525
80	310	195	160	135	22	8-18	280	520	550	590
100	350	230	190	160	24	8-23	320	545	575	615
125	400	270	220	188	28	8-25	360	590	620	660
150	480	300	250	218	30	8-25	400	650	680	730
200	600	360	310	278	34	12-25	400	850	880	930
250	730	425	370	332	36	12-30	450	956	986	1036
300	850	485	430	390	40	16-30	500	1095	1125	1175
DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R
50	230	160	125	100	20	-	240	483	504	546
65	290	180	145	120	22	-	280	499	530	551
80	310	195	160	135	22	-	280	546	578	620
100	350	230	190	160	24	-	320	572	604	646
125	400	270	220	188	28	-	360	620	61	693
150	480	300	250	218	30	-	400	683	741	767
200	600	360	320	282	38	-	400	893	924	977
250	730	425	385	345	42	-	450	1004	1035	1088
300	850	485	450	408	46	-	500	1150	1181	1234
