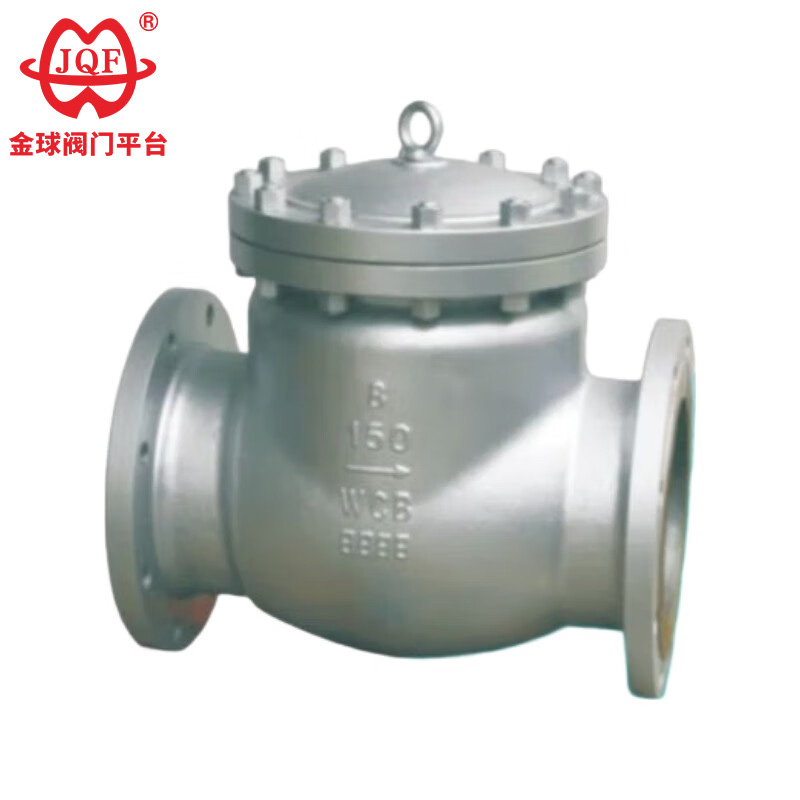

Jinqiu Valve, pengilang injap sehala profesional di China, injap sehala API kami direka bentuk dan dihasilkan sepenuhnya mengikut piawaian Amerika. Injap ini mempunyai struktur yang estetik dan teknologi canggih. Injap sehala API secara automatik membuka dan menutup cakera injap berdasarkan aliran medium itu sendiri untuk mengelakkan aliran balik. Ia juga dikenali sebagai injap sehala, injap sehala, atau injap aliran balik. Fungsi utama mereka adalah untuk menghalang aliran balik medium, mencegah pam dan mendorong pembalikan motor, dan mencegah kebocoran medium di dalam bekas.
1. Rintangan Aliran Rendah: Apabila injap sehala API terbuka sepenuhnya, laluan aliran hampir tidak terhalang, mengakibatkan penurunan tekanan rendah.
2. Penutupan Pantas dan Pencegahan Aliran Balik: Tindakan tuil cakera injap membolehkan tindak balas dan penutupan pantas walaupun pada permulaan aliran balik.
3. Kebolehgunaan Luas: Sesuai untuk pelbagai diameter paip, dari DN50 hingga DN1200 dan ke atas.
| Nombor siri | nama projek | parameter | |||||
| 1 | Tekanan nominalPN（MPa) | 150LB | 300LB | 600LB | 900LB | 1500LB | 2500LB |
| 2.0 | 5.0 | 10.0 | 15.0 | 25.0 | 42.0 | ||
| 2 | Tekanan ujian kekuatan cangkerang | Tekanan nominal pada suhu bilik 1.5 kali | |||||
| 3 | Tekanan ujian meterai tekanan tinggi | Tekanan nominal pada suhu bilik 1.1 kali | |||||
| 4 | Tekanan kerja pada suhu bilik | Tekan penarafan tekanan dan suhu ASME B16.34 | |||||
| piawaian reka bentuk | Panjang struktur | Saiz sambungan bebibir | Ujian dan pemeriksaan | Rujukan tekanan dan suhu |
| API6D/ASME B16.34 | ASME B16.10 | ASME B16.5 | API598/API6D | ASME B16.34 |
| Nama Bahagian | Nama bahan | |||||
| Badan | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| topi | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plat injap | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Permukaan pengedap | 13Cr/STL | STL | Badan / STL | Badan / STL | Badan / STL | Badan / STL |
| Aci injap | A182 F6a | A182 F11 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Gasket | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel |
| bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| kacang | A194 2H | A194 4 | A194 8 | A194 8M | A194 8 | A194 8M |
| Suhu operasi | -29~425 ℃ | -29~540 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Media yang sesuai | wap | wap | Mengakis lemah | Mengakis lemah | Mengakis lemah | Mengakis lemah |
| Diameter nominal | saiz | ||||||||
| m | dalam | L | D | D1 | D2 | b | f | n-Φd | H |
| H44H-150Lb | |||||||||
| 50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
| 80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
| 100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
| 125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
| 150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
| 200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
| 250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
| 300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
| H44H-300Lb | |||||||||
| 50 | 2 | 267 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | 178 |
| 80 | 3 | 318 | 210 | 168.5 | 127 | 29 | 1.6 | 8-22 | 216 |
| 100 | 4 | 356 | 254 | 200 | 157 | 32 | 1.6 | 8-22 | 241 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 1.6 | 8-22 | 267 |
| 150 | 6 | 444 | 318 | 270 | 216 | 37 | 1.6 | 12-22 | 305 |
| 200 | 8 | 533 | 381 | 330 | 270 | 42 | 1.6 | 12-25 | 368 |
| 250 | 10 | 622 | 445 | 387 | 324 | 48 | 1.6 | 16-29 | 394 |
| 300 | 12 | 711 | 521 | 451 | 381 | 51 | 1.6 | 16-32 | 445 |
| H44H-600Lb | |||||||||
| 50 | 2 | 295 | 165 | 127 | 92 | 33 | 6.4 | 8-19 | 203 |
| 80 | 3 | 359 | 210 | 168 | 127 | 36 | 6.4 | 8-22 | 235 |
| 100 | 4 | 435 | 273 | 216 | 157 | 45 | 6.4 | 8-25 | 286 |
| 125 | 5 | 511 | 330 | 266.5 | 186 | 52 | 6.4 | 8-29 | 292 |
| 150 | 6 | 562 | 356 | 292 | 216 | 55 | 6.4 | 12-29 | 330 |
| 200 | 8 | 664 | 419 | 349 | 270 | 63 | 6.4 | 12-32 | 381 |
| 250 | 10 | 791 | 510 | 432 | 324 | 71 | 6.4 | 16-35 | 457 |
| 300 | 12 | 842 | 559 | 489 | 381 | 74 | 6.4 | 20-35 | 584 |
