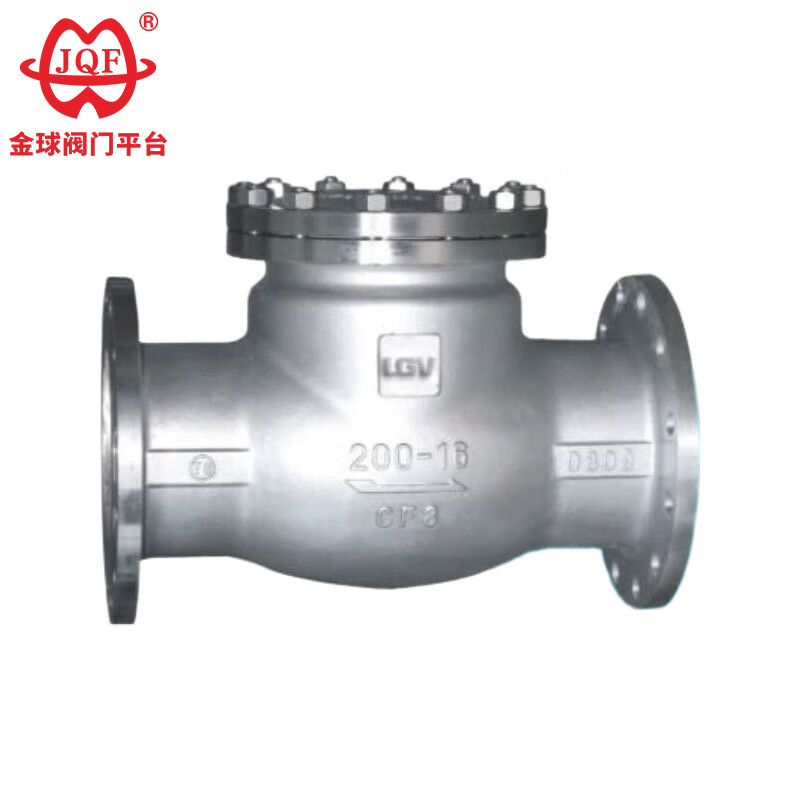

Jinqiu Valve, pengeluar injap sehala keluli tahan karat profesional di China, yang mengeluarkan injap sehala keluli tahan karat yang lengan goyangnya menggunakan struktur sambungan sfera di persimpangan lengan goyang dan cakera injap. Ini membolehkan cakera injap mempunyai tahap kebebasan tertentu dalam julat 360 darjah dan memberikan pampasan kedudukan mikro yang sesuai.
Injap ini digunakan secara meluas dalam industri kimia, metalurgi dan farmaseutikal. Injap sehala keluli tahan karat jenis H44W dan H44Y digunakan dalam sistem perpaipan, terutamanya untuk menghalang aliran balik medium, menghalang pam dan motor pemacunya daripada berundur, dan mengelakkan kebocoran medium dalam bekas. Injap sehala juga boleh digunakan dalam saluran paip di mana tekanan mungkin lebih tinggi daripada sistem utama atau tambahan.
1. Penurunan tekanan rendah: Reka bentuk lubang penuh injap sehala keluli tahan karat memastikan rintangan minimum untuk mengalir apabila dibuka, menjimatkan tenaga dalam sistem.
2. Operasi automatik sepenuhnya: Injap sehala keluli tahan karat tidak memerlukan bekalan kuasa luaran atau campur tangan manual; ia beroperasi semata-mata berdasarkan aliran dan tekanan talian.
3. Pengedap yang boleh dipercayai: Ia menawarkan tempat duduk logam-ke-logam atau berdaya tahan (lembut) untuk mengelakkan aliran balik.
4. Reka bentuk yang teguh dan ringkas: Injap sehala keluli tahan karat mempunyai sedikit bahagian yang bergerak, kebolehpercayaan yang tinggi, dan memerlukan penyelenggaraan yang minimum.
| model | H44W-16P~250 | |
| Tekanan kerja（MPa） | 1.6~25 | |
| suhu yang betul（℃） | ≤550 | |
| Media yang sesuai | Medium menghakis yang lemah | |
| bahan | Badan, bonet, cakera | Keluli tahan karat nikel-titanium krom |
| Permukaan pengedap | Badan dimeterai | |
| Nama Bahagian | Nama bahan | |||
| Badan | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| topi | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Plat injap | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| Permukaan pengedap | Badan / STL | Badan / STL | Badan / STL | Badan / STL |
| Aci injap | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| Gasket | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel | Grafit fleksibel |
| bolt | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| kacang | A194 8 | A194 8M | A194 8 | A194 8M |
| Suhu operasi | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ | -46~425 ℃ |
| Media yang sesuai | Mengakis lemah | Mengakis lemah | Mengakis lemah | Mengakis lemah |
| Diameter nominalDN | Dimensi utama dan dimensi sambungan | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
