Injap Pintu Piawai Rusia

JQF Valve ialah pengeluar injap berskala besar di China, yang menyepadukan penyelidikan saintifik, pembangunan, reka bentuk, pengeluaran, jualan dan perkhidmatan. Injap Gerbang Piawai Rusia berkualiti tinggi dalam stok injap pintu batang tidak naik ini diperbuat daripada besi mulur dan dilengkapi dengan gelang pengedap getah yang berdaya tahan untuk memastikan pengedap dan ketahanan yang boleh dipercayai. Strukturnya yang padat memberikan ketegaran dan kebolehpercayaan yang tinggi, manakala reka bentuk pintu berdaya tahan menghalang ubah bentuk di bawah beban atau suhu yang tidak normal. Injap dilengkapi dengan galas bergolek untuk pengendalian mudah dalam saiz yang lebih besar dan menyokong bahan tersuai dan pilihan tempat duduk untuk memenuhi pelbagai keadaan operasi.

Hantar Pertanyaan

Penerangan Produk

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. Seni Bina Dinamik Bendalir Dioptimumkan Angkasa: Reka bentuk casis yang dioptimumkan secara struktur menyediakan badan injap dengan ketegaran yang luar biasa dan geometri aliran tanpa halangan, meminimumkan penurunan tekanan.
2. Permukaan Pengedap Komposit Termaju: Injap Gerbang Piawai Rusia menggunakan teknologi metalurgi proprietari untuk menggabungkan aloi tahan kakisan dengan matriks tungsten karbida, mencapai hayat kitaran yang sangat panjang jauh melebihi piawaian industri.
3. Sistem Operasi Batang Tanpa Geseran: Gelang pembungkus grafit anisotropik memastikan pengedap batang sifar kebocoran sambil memberikan penggerak tork yang jelas dan rendah untuk operasi yang mudah dan mudah.
4. Penyepaduan Penggerak Berbilang Mod: Injap Gerbang Standard Rusia menawarkan keserasian penggerak yang komprehensif, termasuk roda tangan manual, penggerak pneumatik, motor elektrik dan pengurang gear planet, membolehkan penggunaan universal.
5. Platform Topologi Cakera Injap Boleh Dikonfigurasikan: Tiga konfigurasi pengedap berbeza: pintu tunggal fleksibel penyesuaian tekanan, pintu tunggal tegar beban tinggi dan pintu selari dua hala.

Piawaian Pelaksanaan

Spesifikasi reka bentuk: GB / T 12234
Panjang struktur: GB / T 12221
Bebibir penyambung: r0CT12815-08-I
Ujian dan pemeriksaan: JB / T 9092
Tekanan - Suhu: GB / T 9131
Pengenalan Produk: GB / T 12220

Parameter Prestasi

Tekanan nominalPN（MPa)	kes	tekanan ujian (MPa)		Dimeterai
Tekanan nominalPN（MPa)	kes	Tertutup (cecair)	Meterai (gas)	Dimeterai
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

Suhu sederhana yang sesuai dan sesuai

Bahan cangkerang	Media yang sesuai	Suhu yang sesuai (℃)
Keluli karbon (jenis C)	Air, wap, minyak	≤425
Keluli titanium nikel kromium (jenis P)	Asid nitrik	≤200
Keluli titanium nikel molibdenum krom (jenis R)	Asid asetik	≤200
Keluli krom-molibdenum (jenis I)	Air, wap, minyak	≤550

Bahan bahagian utama

Badan, bonet	Plat injap, tempat duduk	Batang injap	Kacang batang	pengisi	Roda tangan
Keluli karbon	Keluli karbon berkualiti tinggi + karbida atau keluli tahan karat	Keluli tahan karat krom	gangsa aluminium	Pembungkusan asbestos grafit	Besi mudah ditempa
Keluli titanium nikel kromium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa
Kromium nikel molibdenum keluli titanium	Keluli tahan karat, keluli tahan karat + karbida bersimen	Keluli tahan karat nikel-titanium krom	gangsa aluminium	Teflon	Besi mudah ditempa
Keluli krom-molibdenum	Keluli aloi + Karbida	Keluli krom-molibdenum	gangsa aluminium	Asbestos fleksibel	Besi mudah ditempa

Bentuk utama dan dimensi sambungan

Diameter nominal	Dimensi utama dan dimensi sambungan
Diameter nominal	L	D	D1	D2	b	Z-d	H	D0
Z41H-16
15	130	95	65	45	14-2	4-Φ14	170	120
20	150	105	75	55	14-2	4-Φ14	190	140
25	160	115	85	65	14-2	4-Φ14	205	160
32	180	135	100	78	16-2	4-Φ18	270	180
40	200	145	110	85	16-3	4-Φ18	310	200
50	250	160	125	100	16-3	4-Φ18	358	240
65	265	180	145	120	18-3	4-Φ18	373	240
80	280	195	160	135	20-3	8-Φ18	435	280
100	300	215	180	155	20-3	8-Φ18	500	300
125	325	245	210	185	22-3	8-Φ18	614	320
150	350	280	240	210	24-3	8-Φ23	674	360
200	400	335	295	265	26-3	12-Φ23	811	400
250	450	405	355	320	30-3	12-Φ25	969	450
300	500	460	410	375	30-3	12-Φ25	1145	580
350	550	520	470	435	34-4	16-Φ25	1280	640
400	600	580	525	485	36-4	16-Φ30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-Φ14	170	120
20	150	105	75	55	16-2	4-Φ14	190	140
25	160	115	85	65	16-2	4-Φ14	205	160
32	180	135	100	78	18-2	4-Φ18	270	180
40	200	145	110	85	18-3	4-Φ18	310	200
50	250	160	125	100	20-3	4-Φ18	358	240
65	265	180	145	120	22-3	8-Φ18	373	240
80	280	195	160	135	22-3	8-Φ18	435	280
100	300	230	190	160	24-3	8-Φ23	500	300
125	325	270	220	188	28-3	8-Φ25	614	320
150	350	300	250	218	30-3	8-Φ25	674	360
200	400	360	310	278	34-3	12-Φ25	811	400
250	450	425	370	332	36-3	12-Φ30	969	450
300	500	485	430	390	40-4	16-Φ30	1145	580
350	550	550	490	448	44-4	16-Φ34	1280	640
400	600	610	550	505	48-4	16-Φ34	1452	640

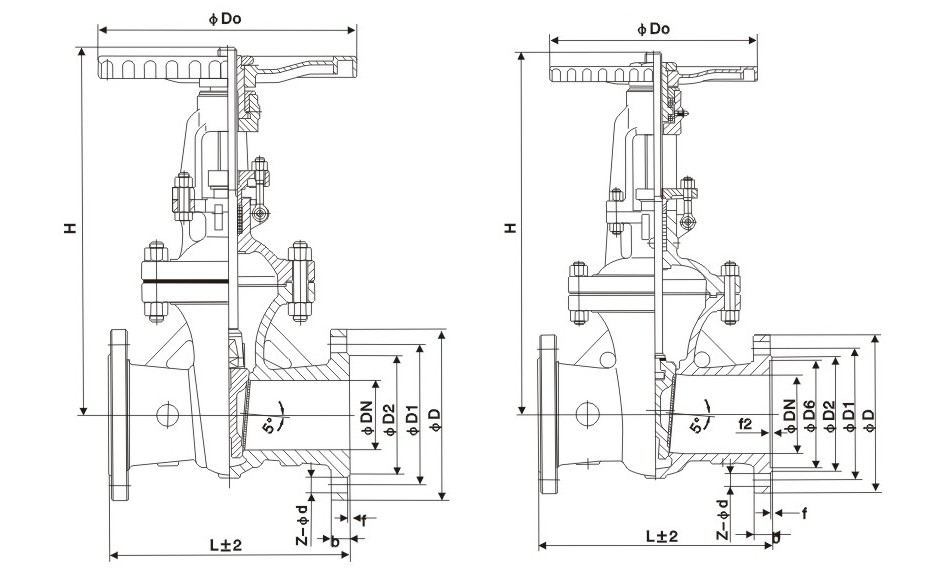

Gambar struktur
